Product Details
สถานที่กำเนิด: จีน
ชื่อแบรนด์: PILEDS
ได้รับการรับรอง: CE ROSH BIS
หมายเลขรุ่น: H802RA
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD100
รายละเอียดการบรรจุ: กล่อง
เวลาการส่งมอบ: 5
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: 300+ชิ้น+วัน
ชื่อสินค้า: |
คอนโทรลเลอร์ LED DMX |
กระแสไฟออก: |
4 พอร์ต |
โหมดควบคุม: |
DMX512 |
ช่อง DMX: |
3ช |
ตัวเชื่อมต่อ DMX: |
5พิน |
ขนาด: |
L215*ก50*ส33มม |
ความดันทางเข้า: |
AC85-265V |
วัสดุ: |
อลูมิเนียมสลัด |
ชื่อ: |
คอนโทรลเลอร์ LED DMX |
พลังการออก: |
144w |
แพ็คเกจ: |
กล่องกล่อง |
ระดับการป้องกัน: |
IP20 |
การรับประกัน: |
2 ปี |
น้ําหนัก: |
0.3กก |
อุณหภูมิการทํางาน: |
-20~60℃ |
ชื่อสินค้า: |
คอนโทรลเลอร์ LED DMX |
กระแสไฟออก: |
4 พอร์ต |
โหมดควบคุม: |
DMX512 |
ช่อง DMX: |
3ช |
ตัวเชื่อมต่อ DMX: |
5พิน |
ขนาด: |
L215*ก50*ส33มม |
ความดันทางเข้า: |
AC85-265V |
วัสดุ: |
อลูมิเนียมสลัด |
ชื่อ: |
คอนโทรลเลอร์ LED DMX |
พลังการออก: |
144w |
แพ็คเกจ: |
กล่องกล่อง |
ระดับการป้องกัน: |
IP20 |
การรับประกัน: |
2 ปี |
น้ําหนัก: |
0.3กก |
อุณหภูมิการทํางาน: |
-20~60℃ |
H802RA 4 ท่า ((4096 พิกเซล) เซลฟ์ LED Pixel Controller;สนับสนุน Art-Net Protocol สําหรับ MADRIXS,หรือ Marster Controller ((H803TV/
H802RA; 4 ท่า ((4096 พิกเซล) ปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุง
1. การนําเสนอ
H802RA เป็นตัวควบคุมผลิตสี่ท่า ที่ใช้โปรโตคอลอีเทิร์น และรองรับโปรโตคอลอาร์ทเน็ต มันรองรับชิปไดรเวอร์ LED หลายประเภท และสามารถติดต่อชิปไดรเวอร์ DMX512 ได้อินเตอร์เฟซเครือข่ายการเข้าสามารถเชื่อมต่อกับผู้ควบคุมหลักหรือคอมพิวเตอร์.
โปรแกรมออนไลน์คือ LED Studio และ Madrix โปรแกรมออฟไลน์คือ LED Build
2. รองรับชิป Driver
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912,,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532 เป็นต้น
สําหรับ UCS8904 H802RA ควบคุมสูงสุด 3200 พิกเซล
สําหรับชิปอื่นๆ H802RA ควบคุมพิกเซลสูงสุด 4096
3. การแสดง
(1) สี่ท่าทางควบคุมสูงสุด 4096 พิกเซล
(2) รองรับโปรโตคอล Art-Net เพื่อให้ H802RA สามารถทํางานกับ MADRIX ได้
(3) ที่อยู่สําหรับชิปไดรเวอร์ TM และ UCS DMX512 เช่น TM512 UCS512
(4) การตั้งค่าเป็นตัวซ้ําหรือเครื่องกระตุ้นโดย LED Studio
(5) ทํางานกับเครื่องควบคุมหลักหรือคอมพิวเตอร์
(6) ระยะห่างระหว่างเครื่องควบคุม 2 ตัวสูงสุด 100 เมตร

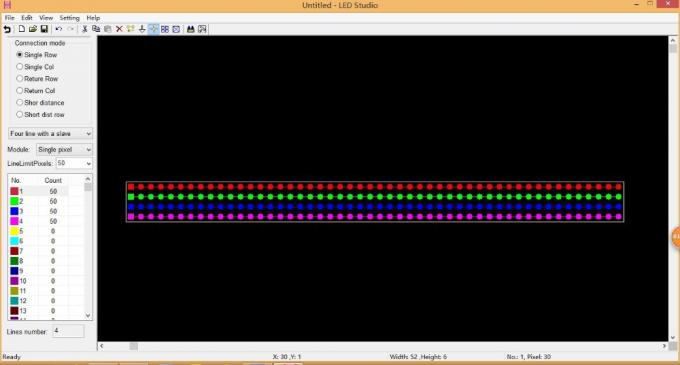

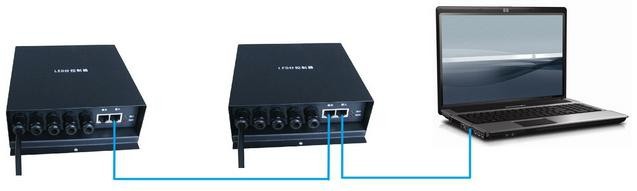

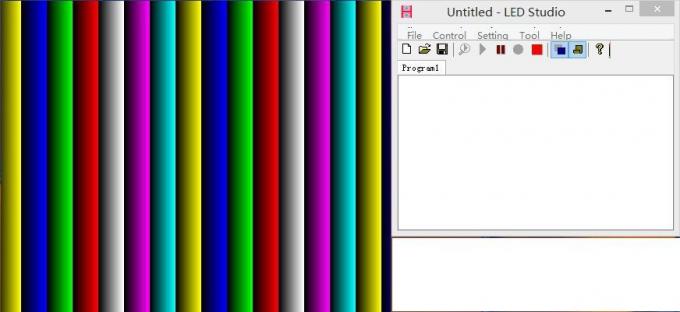

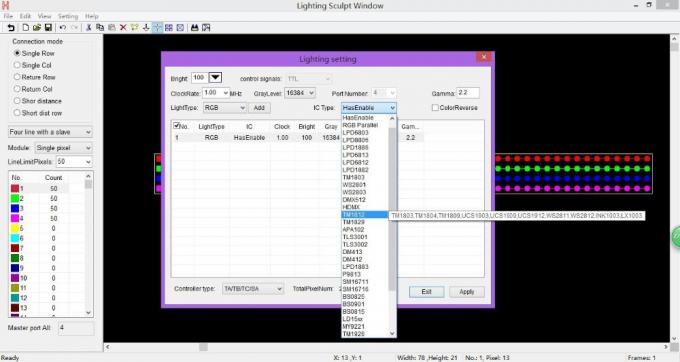

เชื่อมต่อกับคอมพิวเตอร์ โปรแกรมคือ LED Studio หรือ Madrix

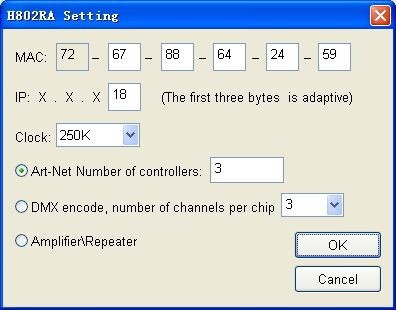

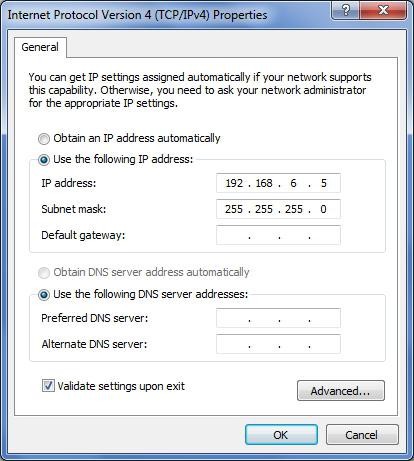

แจกที่อยู่ IP สําหรับ H802RA
ปกติแล้วคุณไม่ต้องตั้ง MAC และ IP พวกเขาจะมีเลขที่กําหนดเมื่อคุณเชื่อมต่อ H802RA กับคอมพิวเตอร์

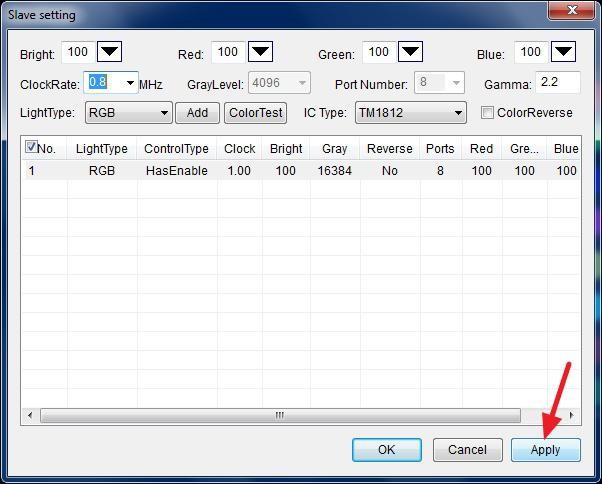

คล็อคมี 250K, 500K, 750K สามตัวเลือก มันทํางานเมื่อคุณกําลังใช้ Madrix
จํานวนตัวควบคุม ใช้ในการตั้งจํานวนตัวควบคุมที่เชื่อมต่อกันโดยสิ้นเชิงเมื่อใช้ Madrix

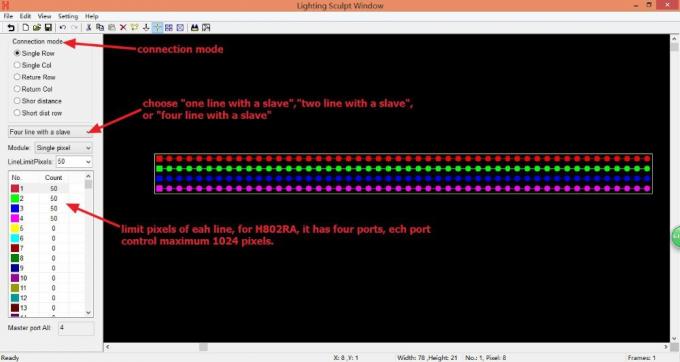

เลือกหมายเลขช่องของชิปแต่ละชิปแล้วคลิก OKคุณสามารถแก้ไขสูงสุด 1024 พิกเซล (( 1 พิกเซลรวม 3 หรือ 4 ช่องทาง) ครั้งหนึ่ง. วิธีการเชื่อมต่อ: เชื่อมต่อ GND, D-, D+, PI ((สายที่อยู่) กับ GND, D-, D+, คลิกบนตัวควบคุม, จากนั้นกด OK, หลังจากไม่กี่วินาที, ไฟจะเปลี่ยนจากสีขาวเป็นสีเขียว.ที่อยู่จะอัพเดท.
เลือก ผูปรับเสียง / รีพีเตอร์ และคลิก OK H802RA จะถูกตั้งค่าเป็นผูปรับเสียงหรือรีพีเตอร์
7การตั้งค่าแมดริกซ์

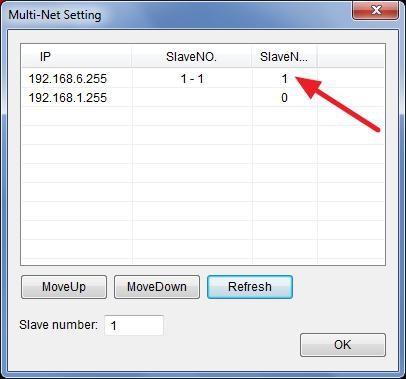

ติดต่อ H802RA กับคอมพิวเตอร์ เปิด LED Studio คลิก "Setting" -- "H802RA setting" เลือก "Art-Net Number of controllers" และใส่จํานวน เช่น 3 แล้วคลิก "OK"

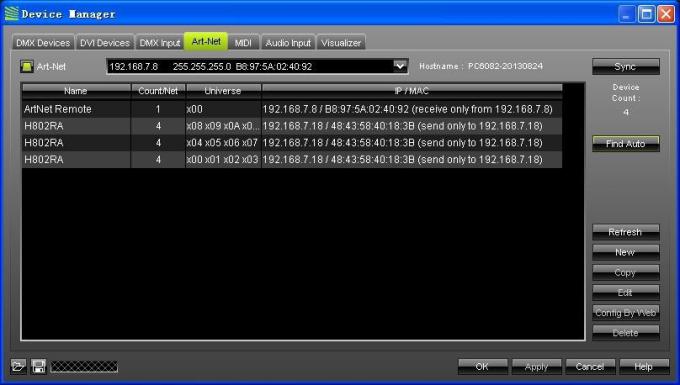

เปิด Madrix กด F4 ป๊อปป๊อปหน้าต่าง ผู้นําอุปกรณ์ เลือกเล็บ Art-Net และเช็คตัวเลือกจากนั้นคลิกหาอัตโนมัติ เพื่อหาอุปกรณ์ Art-Net.

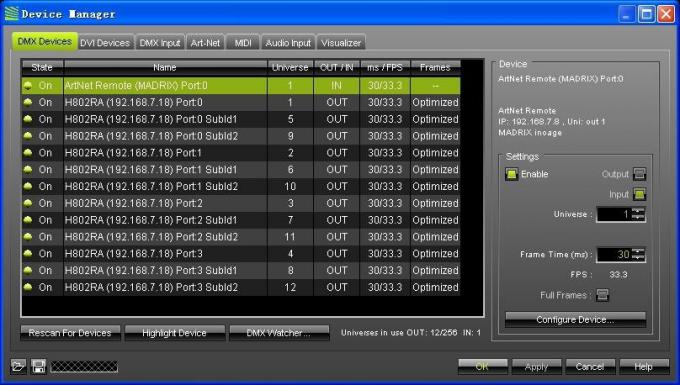

คลิก ลงในเครื่องมือ DMX เล็บ, เลือกจักรวาลทั้งหมดของ H802RA, ตรวจสอบตัวเลือก Enable ทางด้านขวา และคลิก Apply เพื่อเปิดการออก DMX.
8การนิยามท่าเรือ
GND CLK DAT D- D+
สําหรับชิปสองสาย เชื่อม GND, CLK, DAT
สําหรับชิปสายเดียว เชื่อม GND, DAT
สําหรับ DMX512 เชื่อมต่อ GND, D-, D+, เส้นที่อยู่กับ CLK
สําหรับ TM1926, TM1913, TM1914, TM1814, เชื่อมต่อ GND, D+
